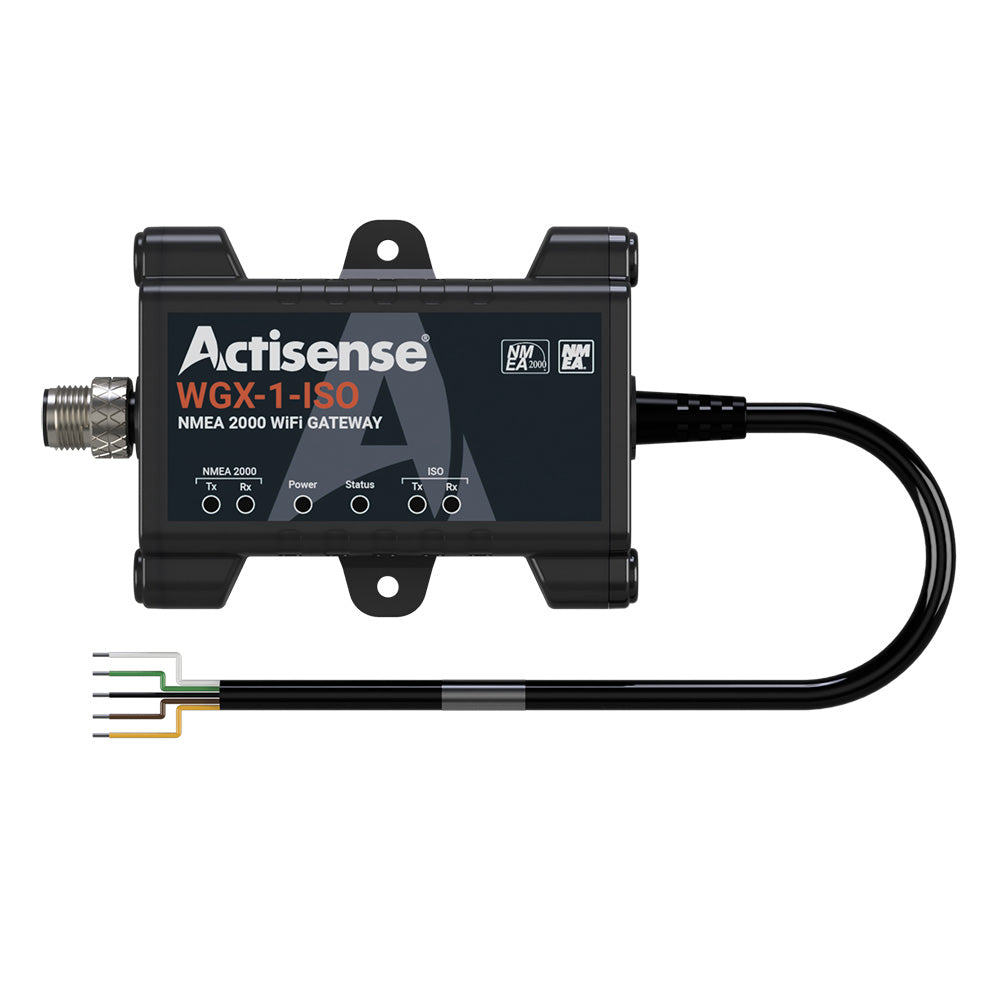

Puerta de enlace Actisense WiFi NMEA 0183 a NMEA2000 con interfaz para PC - Conexión ISO [WGX-1-ISO]

Puerta de enlace WiFi NMEA 0183 a NMEA2000 con interfaz para PC - Conexión ISO

El WGX-1 es un Gateway WiFi inteligente NMEA 0183 y NMEA 2000 con capacidad de conversión bidireccional.

Transfiera datos desde una red troncal NMEA 2000 a cualquier dispositivo (p. ej., portátil, tableta o smartphone) conectado al WGX-1 mediante Wi-Fi y, además, convierta datos bidireccionalmente entre NMEA 0183 y NMEA 2000 mediante el reconocido motor de conversión de Actisense. El WGX también funciona como puerta de enlace cableada, lo que permite la transferencia o conversión de datos entre instrumentos NMEA 0183/NMEA2000 existentes.

El WGX-1 incorpora la conversión de mensajes NMEA 2000 a sentencias NMEA 0183 y viceversa. Esto permite compartir una amplia variedad de datos de la embarcación (p. ej., posición, velocidad, rumbo, velocidad del viento, profundidad, datos del motor, mensajes AIS, etc.) con dispositivos y aplicaciones conectados, tanto con cable como de forma inalámbrica.

Transmita datos NMEA 0183 y NMEA 2000 a través de Wi-Fi con facilidad, lo que hace que sea fácil de integrar con sus aplicaciones de navegación favoritas.

Los datos se pueden registrar en una tarjeta micro SD interna (no incluida) para su análisis posterior a la travesía. Esto resulta muy útil para analizar datos de regatas, generar bitácoras, diagnosticar problemas o incluso compartir los detalles de la travesía.

Actisense-i viene de serie. Benefíciese de nuestro completo conjunto de herramientas de diagnóstico para comprobar y diagnosticar posibles problemas en la red electrónica de su embarcación, incluyendo problemas de voltaje y el estado de funcionamiento de todos los dispositivos conectados a la red. Actisense-i ha sido diseñado para ahorrar tiempo y, en definitiva, dinero a instaladores y navegantes, brindándoles confianza en su electrónica a bordo.

El WGX-1 cuenta con la legendaria “Confiabilidad incorporada” de Actisense junto con LED de diagnóstico útiles, antena interna, seguridad de contraseña mejorada, certificación completa y todo empaquetado en un estuche IP67 extremadamente resistente.

Características:

• Entrada optoaislada y salida ISO-Drive para una interfaz segura con NMEA 0183 o RS232 / RS422.
• Velocidad de transferencia de datos de hasta 230.400 baudios.
• Cable ISO integrado de 0,75 m.
• La configuración avanzada mediante Actisense Toolkit permite configurar listas de Tx y Rx y tasas de Tx.
• Admite avance rápido a 10 Hz.
• El verificador de estado de red Actisense-i proporciona información valiosa sobre el estado de la red NMEA 2000.
• Admite transmisión de datos TCP y UDP a través de Wi-Fi.
• Amplia gama de soporte para diversas aplicaciones móviles.
• La capacidad de actualización remota del firmware garantiza que el dispositivo esté preparado para el futuro.
• Estuche resistente IP67
• Herramienta de diagnóstico vital NMEA 2000
• LED de diagnóstico tanto en la entrada como en la salida

Especificaciones técnicas:

Fuente de alimentación

• Voltaje de suministro (puerto NMEA 2000): 9 a 30 V CC
• Corriente de suministro (puerto NMEA 2000): 78 mA a 9 V CC, máx. 220 mA
• Número equivalente de carga (LEN) - 2

Puerto NMEA 2000

• Velocidad/tasa de transmisión en baudios: 250 kbps
• Conectividad - M12 macho (codificación A)

Puerto ISO

• Compatibilidad: Compatible con NMEA 0183, RS232 y RS422. Compatible con receptor RS-485.
• Velocidad/Tasa en Baud - 4800 a 230400 Baud
• Variador de voltaje de salida - >= 2,1 V (diferencial) en 100 Ω
• Corriente de salida: 20 mA máx.
• Protección de salida: cortocircuito y ESD
• Tolerancia de voltaje de entrada: -15 V a +15 V continuos -35 V a +35 V a corto plazo (< 1 segundo)
• Protección de entrada: protección de corriente limitada y sobrecarga hasta 40 VCC
• Conectividad: cable pelado y estañado de 5 mm
• Longitud del cable: 0,75 m

Aislamiento

• Puerto NMEA 2000 a puerto ISO: utiliza IsoDriveTM, Hi-Pot probado a 1000 V

Radio Wi-Fi

• Compatibilidad - IEEE 802.11 b/g/n
• Velocidad - 802.11n hasta 150Mbps
• Banda de frecuencia - Wi-Fi: 2412-2484 MHz, Wi-Fi: 19,14 dBm (802.11b)
• Potencia máxima de salida: 19,22 dBm (802.11g), 19,12 dBm (802.11n)
• Antena: Antena interna integrada, 3,4 dBi
• Alcance (espacio abierto): aprox. 30 metros
• Seguridad - WPA_PSK, WPA2_PSK, WPA_WPA2_PSK

Configuración

• Compatibilidad con IP: admite transmisión TCP y UDP
• Protocolos de datos: NMEA 0183 y cinco propietarios
• Seguridad: SSID único y contraseña predeterminada única por dispositivo (la contraseña es configurable por el usuario).

Mecánico

• Material de la carcasa: policarbonato ignífugo
• Material de la carcasa: tapas de los extremos - PBT ignífugo
• Peso - 112 g

Aprobaciones y certificaciones

• Protección ambiental - IP67
• Temperatura de funcionamiento: -25 °C a +70 °C
• Temperatura de almacenamiento: -30 °C a +70 °C
• Humedad recomendada: 0 a 93 % HR a 40 °C
• Garantía - 5 años a partir del registro

Presupuesto:

• Longitud del cable (pies): 2,4'
• Interfaz de datos: NMEA 0183
