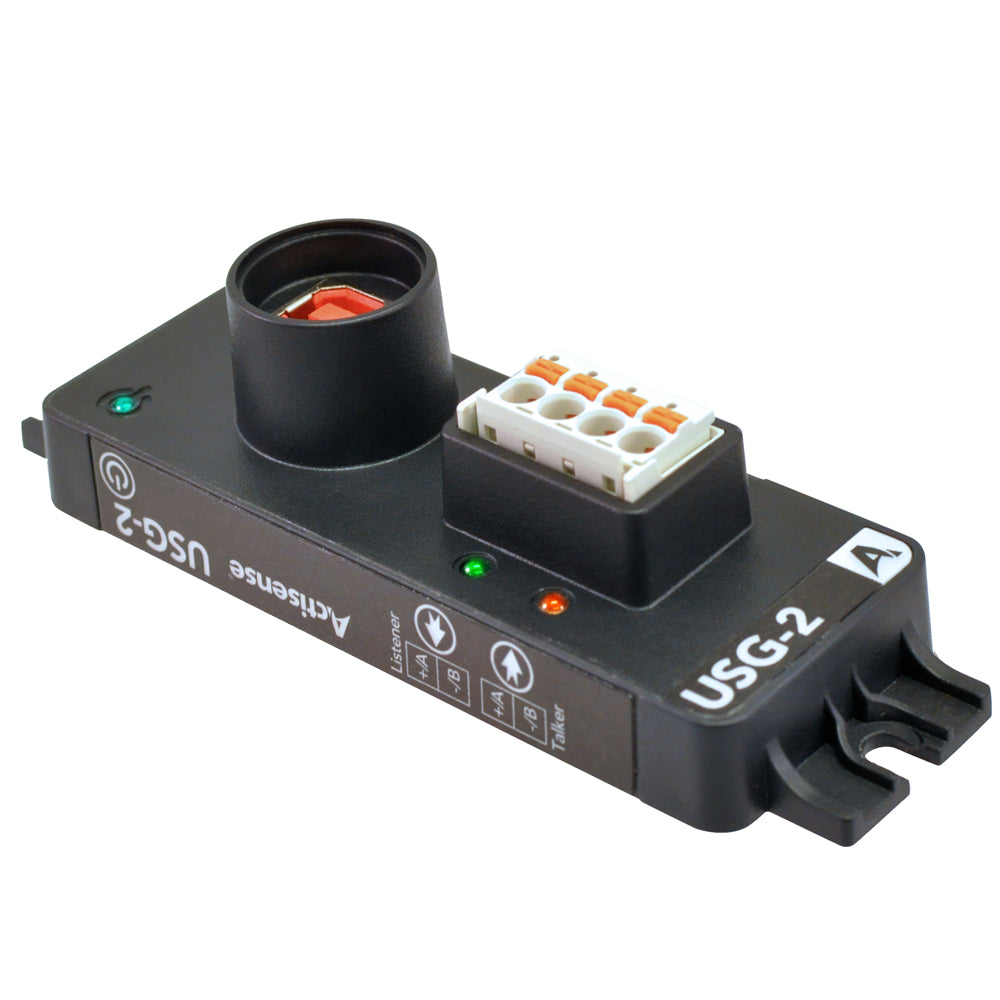

Puerta de enlace USB a serie aislada Actisense USG-2 para usar con NMEA0183, RS422 y RS232 [USG-2]

Puerta de enlace USB a serie aislada USG-2 para usar con NMEA0183, RS422 y RS232

El USG-2 garantiza seguridad y confiabilidad al conectar una PC a su red NMEA 0183.

El USG-2 convierte un puerto USB en un puerto serie bidireccional adecuado para conectarse a un bus de datos NMEA 0183 estándar marino.

Proporciona una conexión mucho más segura en comparación con los convertidores USB a serie estándar.

La salida ISO-Drive™ y la entrada con aislamiento OPTO proporcionan aislamiento eléctrico, lo que hace que la instalación sea sencilla y esté libre de bucles de tierra.

La entrada utiliza el circuito de aislamiento óptico Actisense para proteger cualquier equipo conectado de las fallas más comunes del sistema. Puede recibir señales de nivel muy bajo, a menudo demasiado pequeñas para ser captadas por un puerto serie de PC.

El USG-2 es la forma más segura de conectar la red de datos de un barco a una PC a bordo.

Características:

• Compatible con NMEA 0183, RS422 y RS232
• Tecnología ISO-Drive™
• Conector enchufable sin tornillos con pestillo de bloqueo y alivio de tensión
• Electrónica encapsulada
• Toma USB de alta retención
• LED de diagnóstico y encendido
• Velocidades en baudios de 300 a 230400 bps
• Montaje en mamparo, con kit de montaje en riel DIN opcional
• Conector enchufable sin tornillos
• Entradas y salidas protegidas contra sobretensión, ESD y cortocircuitos.
• Instalación sencilla
• Protege la PC contra daños
• Elimina los bucles de tierra

Especificaciones técnicas:

Fuente de alimentación (USB)

• Fuente de alimentación: alimentada por bus
• Corriente máxima del bus: 50 mA

Puerto NMEA 0183: Emisor y oyente

• Número de puertos de escucha/entrada: un oyente NMEA 0183 aislado
• Número de puertos de salida/transmisor: un transmisor NMEA 0183 aislado
• Compatibilidad: Totalmente compatible con NMEA 0183, RS422 y RS232. Compatible con receptor RS485.
• Aislamiento galvánico - Aislamiento de emisor y receptor NMEA 0183
• Velocidad/Tasa de Baud - 4800 a 230400 bps/baud
• Conectividad: Conector enchufable sin tornillos con pestillo de bloqueo y pulsador integrado. Utiliza abrazadera de jaula para cables de 12 a 24 AWG (sólidos y trenzados).
• Variador de voltaje de salida del hablante: >2,0 V (diferencial) a 100 Ω
• Corriente de salida del hablante: 20 mA máx.
• Protección de salida del hablante: cortocircuito y ESD
• Tolerancia de voltaje de entrada del oyente: -15 V a +15 V continuos
• Protección de entrada del oyente: corriente limitada, protección contra sobrecarga a 40 V CC y protección ESD
• Puerto USB
• Compatibilidad: USB 1.1, 2.0 y 3.0
• Velocidad/Tasa en baudios: 300 a 230400 baudios
• Conectividad: receptáculo tipo B de alta retención (el cable suministrado incluye un tapón de sellado USB tipo B personalizado)
• Fuerza de retirada - 1,5 kg
• Controladores (último sistema operativo): Windows XP, Vista, 7, 8, 10, 11 y MAC OS X suministrados en CD y en el sitio web de Actisense

Mecánico

• Materiales - Carcasa: ABS (PA-765), retardante de llama según UL94 V-0, encapsulante de PCB: poliuretano, retardante de llama según UL94 V-0, conector enchufable sin tornillos: PPA-GF con resorte de CrNi y contactos de ECU estañados
• Montaje: montaje en mamparo (tornillos autorroscantes de acero inoxidable incluidos) o kit de montaje en riel DIN opcional disponible
• Peso: Cuerpo principal 65 g, cable USB 70 g
• Longitud del cable USB: cable USB tipo A a tipo B blindado de 2,0 m que incluye tapón de sellado USB tipo B personalizado

Aprobaciones y certificaciones

• EMC - EN 60945 (secciones 9 y 10)
• Protección ambiental - IP67 (Electrónica encapsulada)
• Temperatura de funcionamiento: -25 °C a +70 °C
• Temperatura de almacenamiento: -40 °C a +85 °C
• Humedad relativa (HR) - 0 a 93% HR
• Garantía - 3 años (5 años si está registrado)

Presupuesto:

• Longitud del cable (pies): 6,5'
• Interfaz de datos: NMEA 0183
• Dimensiones de la caja: 2" de alto x 6" de ancho x 7" de largo Peso: 0,4 libras
