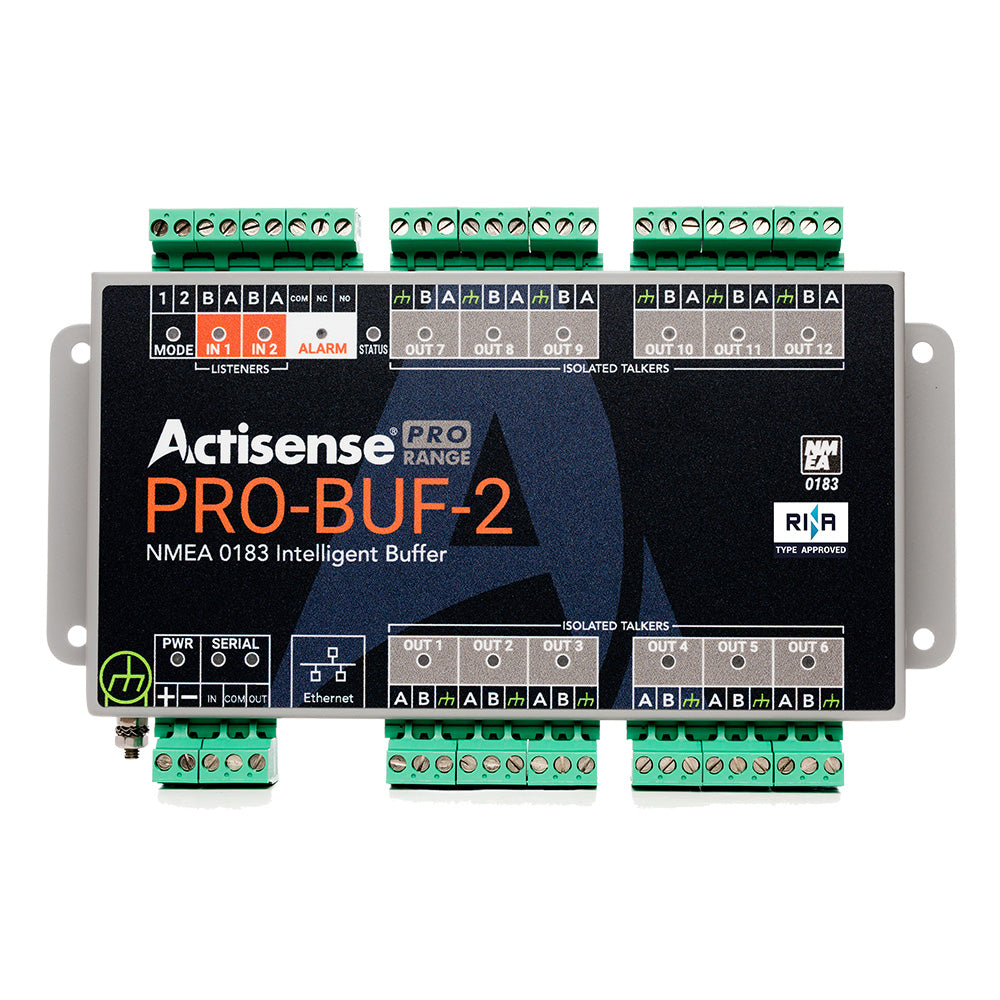

Buffer Actisense Pro NMEA 0183: 2 entradas optoelectrónicas, 12 salidas ISO-Drive, puerto serie, puerto Ethernet, terminal de tornillo enchufable [PRO-BUF-2]

Buffer Pro NMEA 0183: 2 entradas optoelectrónicas, 12 salidas ISO-Drive, puerto serie, puerto Ethernet, terminal de tornillo enchufable

Dos entradas optoaisladas y doce salidas aisladas ISO-Drive™. Ofrece protección del dispositivo y excelente flexibilidad, todo en un solo producto: el Actisense® PRO-BUF-2, el búfer inteligente y homologado de la gama PRO.

El PRO-BUF-2 es robusto, con carcasa de acero inoxidable, y proporciona aislamiento en todas las entradas y salidas. Con dos entradas NMEA 0183, doce salidas NMEA 0183, un puerto serie bidireccional y un puerto Ethernet, el PRO-BUF-2 es la solución perfecta para embarcaciones de recreo de gran tamaño y el transporte comercial, y es una excelente opción para sistemas que requieren dispositivos homologados.

El PRO-BUF-2 está diseñado para adaptarse a la mayoría de los sistemas NMEA 0183 y está listo para funcionar "desde el primer momento" simplemente cableando las entradas de dos modos según sea necesario.

Los modos básicos de funcionamiento configurables manualmente del búfer NMEA 0183 inteligente incluyen variaciones de modos de búfer, cambio automático inteligente y modos de combinación.

Para todas las demás configuraciones, al dejar las entradas de modo flotantes se selecciona el "Modo de Configuración de Usuario". La herramienta de configuración web permite una personalización completa del PRO-BUF-2 y es compatible con todos los sistemas operativos más populares. Su uso permite ajustar con precisión los datos disponibles en cada salida.

Para una instalación rápida y sencilla, el PRO-BUF-2 cuenta con conectores enchufables de dos piezas que permiten el uso de terminales de tornillo* y un sistema de montaje profesional en riel DIN (riel DIN no incluido). El dispositivo también puede montarse directamente en el mamparo.

Los LED útiles indican energía, entrada de datos, salida de datos y el estado de la alarma para facilitar el diagnóstico.

Las estadísticas de datos y la indicación de carga a través de la herramienta web proporcionan una vista de los datos en tiempo real.

Características:

• 2 entradas optoaisladas
• 12 salidas ISO-Drive NMEA 0183
• Puerto Ethernet
• Modos de funcionamiento flexibles
• Coincidencia automática de velocidad en baudios en las entradas
• Opciones de salida de alarma
• Herramienta de configuración basada en web
• LED de diagnóstico
• Filtrado y enrutamiento avanzado de datos
• 2 módulos de conmutación automática virtuales
• Estadísticas de datos e indicación de carga mediante una herramienta web
• Diseñado para una alimentación de 12/24 voltios
• Preparación para el futuro con firmware fácilmente actualizable
• Sistema de conector enchufable de 2 piezas
• Carcasa de acero inoxidable con opción de montaje en riel DIN
• Tipo aprobado
• Opciones de configuración flexibles para conmutar automáticamente en búfer o combinar datos NMEA
• ISO-Drive separa al oyente del hablante para proteger tanto al PRO-BUF como a cada dispositivo conectado.
• Conexión rápida de datos bidireccional a una aplicación de software de control y monitorización
• PRO-BUF se puede configurar utilizando cualquier navegador web en cualquier sistema operativo
• Funciona de inmediato sin necesidad de configuración para instalaciones básicas, o el usuario puede configurarlo fácilmente según sea necesario.
• La salida de relé es compatible con los sistemas de alarma integrados, y la sentencia de alarma NMEA se puede mostrar y ejecutar en un MFD.
• Fácil acceso a través de la red, no requiere mover el dispositivo ni tener conexión serial al PC.
• Una rápida comprobación visual proporciona al usuario la seguridad de que cada entrada y salida está pasando datos.
• Las funciones se pueden utilizar para ajustar los datos, evitando sobrecargas de datos en las salidas y los oyentes conectados.
• Permite la selección automática de prioridad de datos entre dos dispositivos del mismo tipo de datos (por ejemplo, GPS)
• Muestra el NMEA 0183 en cada puerto de E/S y la frecuencia con la que llega, ideal para diagnósticos de bajo nivel
• Permite su uso en sistemas de suministro de energía de 24 V CC para embarcaciones grandes
• Se puede acceder a funciones adicionales en futuras revisiones de firmware mediante un proceso de actualización simple a través de Actisense Toolkit a través de Ethernet.
• Instalación rápida y compatible con terminales con y sin tornillos. Ideal para intercambios rápidos de diagnóstico.
• Mayor durabilidad, facilidad de instalación y alto rendimiento.
• Se puede instalar en buques regidos por las reglas de la sociedad de clasificación.
• Tipo aprobado (RINA)

Especificaciones técnicas:

Fuente de alimentación

• Tensión de alimentación de entrada: 9 a 35 V CC
• Corriente de suministro de entrada: 325 mA máx. a 12 V CC (todas las salidas a plena potencia en cargas de 100 ohmios)
• Protección de entrada: polaridad inversa continua, sobretensión transitoria y protección ESD
• Indicador de encendido - LED, azul: indica que la unidad está funcionando correctamente
• Conector de alimentación de entrada: terminal de tornillo enchufable de 2 vías, paso de 5,08 mm

Puerto NMEA 0183: oyente y transmisor

• Número de puertos de escucha/entrada: 2 oyentes NMEA 0183 aislados
• Número de puertos de salida/transmisor: 12 transmisores NMEA 0183 aislados
• Compatibilidad: Totalmente compatible con NMEA 0183, RS422 y RS232. Compatible con receptor RS-485.
• Velocidad/tasa en baudios: 4800 a 38400 bps
• Voltaje de salida del transmisor - >= 2,2 V (diferencial) a 100 ohmios
• Corriente de salida del hablante: 20 mA máximo por salida
• Protección de salida del hablante: cortocircuito y ESD
• Indicador de datos del hablante: LED, naranja (parpadea según la velocidad de datos)
• Tolerancia de voltaje de entrada del oyente: -15 V a +15 V continuos, -35 V a +35 V a corto plazo (< 1 segundo)
• Protección de entrada del oyente: corriente limitada, protección contra sobrecarga a 40 VCC y protección ESD
• Indicador de datos del oyente: LED, verde (parpadea para indicar una entrada válida)
• Conectores - Terminales de tornillo enchufables de 2/3 vías, paso de 5,08 mm

Puerto serie

• Compatibilidad: compatible con RS422 y RS232. Compatible con receptor RS-485.
• Velocidad/tasa en baudios: 4800 a 115200 bps
• Variador de voltaje de salida - >= 2,1 V (diferencial) a 100 ohmios
• Corriente de salida: 20 mA máx.
• Protección de salida: cortocircuito y ESD
• Tolerancia de voltaje de entrada: -15 V a +15 V continuos, -35 V a +35 V a corto plazo (< 1 segundo)
• Protección de entrada: corriente limitada, protección contra sobrecarga a 40 VCC y protección ESD
• Indicadores de datos - LED: Verde = Recibir, Naranja = Transmitir
• Conectores: terminales de tornillo enchufables de 3 vías, paso de 5,08 mm

Puerto Ethernet

• Interfaz de host: 10/100BaseT, detección automática de polaridad
• Protocolos compatibles: TCP/IP para configuración y actualización de firmware, TCP/IP y UDP para comunicaciones NMEA 0183
• Indicadores: Verde = Enlace/Actividad, Amarillo = 100 Mbps
• Conector - RJ45

Aislamiento

• Oyente NMEA 0183: con aislamiento optoeléctrico y alta potencia probada a 1000 V
• Hablador NMEA 0183: utiliza IsoDriveTM, Hi-Pot probado a 1000 V
• Puerto serie: utiliza IsoDriveTM, Hi-Pot probado a 1000 V
• Relé de alarma: Hi-Pot probado a 1000 V
• Puerto Ethernet - 2 kV durante 60 s

Entradas de modo

• Rango de voltaje de entrada: 0 a 35 V CC
• Protección - Protección contra sobretensiones transitorias y ESD
• Conectores: terminales de tornillo enchufables de 2 vías, paso de 5,08 mm

Salida de alarma

• Contactos: comunes, normalmente abiertos y normalmente cerrados
• Indicador de alarma: LED, rojo indica una condición de alarma válida
• Clasificaciones de contacto: 35 V CA / 50 V CC
• Conectores: terminales de tornillo enchufables de 3 vías, paso de 5,08 mm

Mecánico

• Material de la carcasa: acero inoxidable 316
• Dimensiones: 210 mm (ancho) x 128 mm (alto) x 27 mm (profundidad)
• Peso - 530g
• Montaje: montaje en mamparo o montaje en riel DIN (kit DIN 1)

Aprobaciones y certificaciones

• Compatibilidad electromagnética (EMC): IEC 60945:2002-08, DNVGL-CG-0339:2019 e IACS UR E10 Rev7
• Distancia de seguridad de la brújula: 750 mm
• Certificado de homologación de tipo - RINA
• Temperatura de funcionamiento: -25 a +70 °C
• Temperatura de almacenamiento: -40 a +85 °C
• Humedad relativa (HR) - 95% a 55 °C
• Protección ambiental - IP40
• Garantía - 5 años

Presupuesto:

• Longitud del cable (pies): N/D
• Interfaz de datos: NMEA 0183
