Multiplexor Actisense Pro NMEA 0183 [PRO-MUX-2]

Multiplexor Pro NMEA 0183

Ocho entradas con aislamiento optoelectrónico y seis salidas con aislamiento ISO-Drive™. Ofrecen protección del dispositivo y excelente flexibilidad, todo en un solo producto.

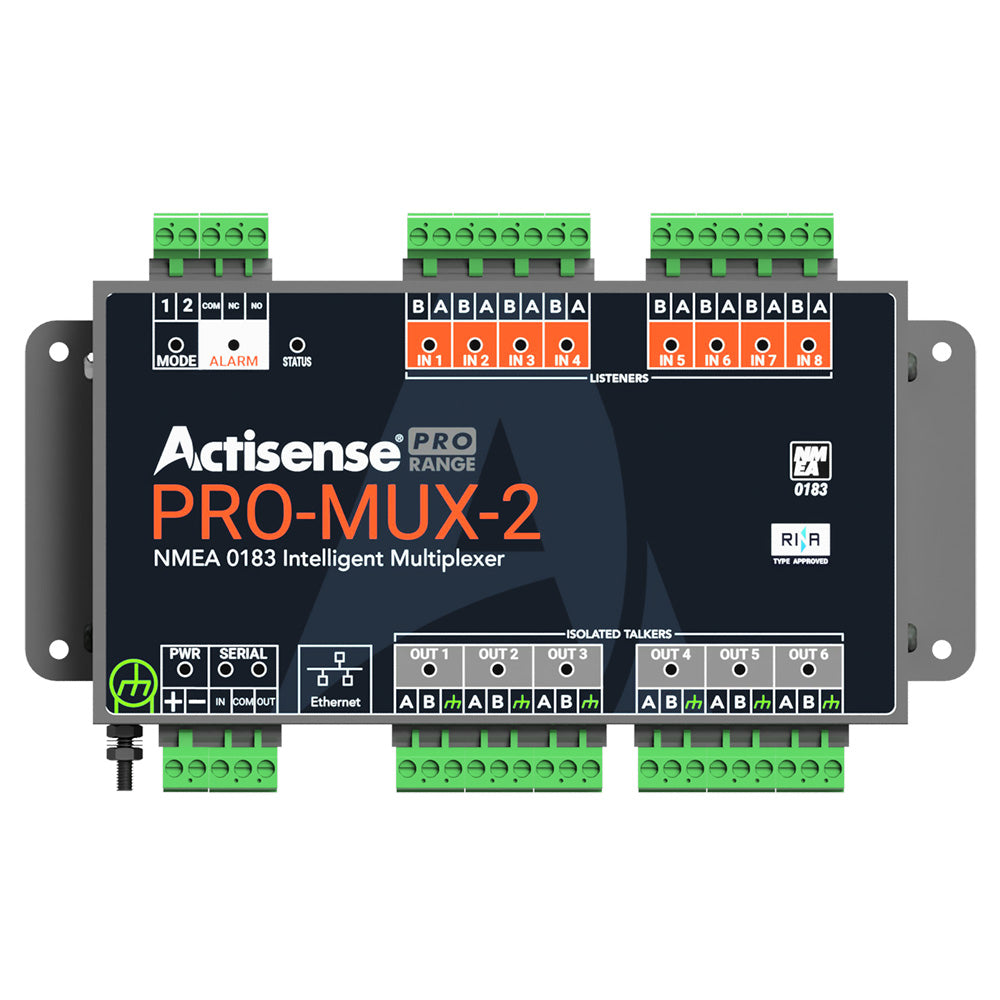

Presentamos el Actisense® PRO-MUX-2, el multiplexor de gama PRO inteligente y homologado.

El PRO-MUX-2 es robusto, con carcasa de acero inoxidable, y proporciona aislamiento en todas las entradas y salidas. Con ocho entradas NMEA 0183, seis salidas NMEA 0183, un puerto serie bidireccional y un puerto Ethernet, el PRO-MUX-2 es la solución perfecta para embarcaciones de recreo de gran tamaño y el transporte comercial, y es una excelente opción para sistemas que requieren dispositivos homologados.

El PRO-MUX-2 está diseñado para adaptarse a la mayoría de los sistemas NMEA 0183, desde embarcaciones de recreo hasta embarcaciones de clase.

Características:

• 8 entradas NMEA 0183 con aislamiento optoeléctrico
  • 6 salidas ISO-Drive NMEA 0183
  • Puerto serie aislado bidireccional (se puede utilizar para entrada/salida NMEA 0183 adicional)
  • 0183 transmisión vía Ethernet
  • Salida de alarma (contactos N/O y N/C)
  • Diseñado para suministro de 12 y 24 voltios.
  • Aislamiento del suministro de batería
  • Velocidades en baudios de entrada y salida configurables para conversión de velocidad
  • Combinación de datos desde cualquier entrada a cualquier salida
  • 2 entradas virtuales Autoswitch independientes con prioridad
  • Filtrado/enrutamiento avanzado basado en oraciones
  • LED de diagnóstico en todas las entradas y salidas
  • LED de alarma, modo y estado bicolor
  • El sistema de conector enchufable de 2 piezas admite terminales con y sin tornillos
  • Montaje en riel DIN o panel
  • Las estadísticas avanzadas están disponibles a través de un navegador web
• Rápido y fácil de instalar
• Configuración mediante navegador web estándar, sin problemas de compatibilidad con sistemas operativos de PC
• Las funciones avanzadas resuelven los problemas de enrutamiento de datos NMEA 0183
• Totalmente aislado con tecnología ISO-Drive para mayor tranquilidad
• Las sencillas actualizaciones de firmware hacen que el dispositivo esté preparado para el futuro.

Especificaciones técnicas:

Fuente de alimentación

• Tensión de alimentación de entrada: 9 a 35 V CC
• Corriente de suministro de entrada: 220 mA máx. a 12 V CC (todas las salidas a plena potencia en cargas de 100 ohmios)
• Protección de entrada: polaridad inversa continua, sobretensión transitoria y protección ESD
• Indicador de encendido - LED, azul: indica que la unidad está funcionando correctamente
• Conector de alimentación de entrada: terminal de tornillo enchufable de 2 vías, paso de 5,08 mm (12 a 30 AWG)

Puerto NMEA 0183: oyente y transmisor

• Número de puertos de escucha/entrada: 8 oyentes NMEA 0183 aislados
• Número de puertos de salida/transmisor: 6 transmisores NMEA 0183 aislados
• Compatibilidad: Totalmente compatible con NMEA 0183, RS422 y RS232. Compatible con receptor RS485.
• Velocidad/tasa en baudios: 4800 a 38400 bps
• Voltaje de salida del transmisor - >= 2,2 V (diferencial) a 100 ohmios
• Corriente de salida del hablante: 20 mA máximo por salida
• Protección de salida del hablante: cortocircuito y ESD
• Indicador de datos del hablante: LED, naranja (parpadea según la velocidad de datos)
• Tolerancia de voltaje de entrada del oyente: -15 V a +15 V continuos, -35 V a +35 V a corto plazo (< 1 segundo)
• Protección de entrada del oyente: corriente limitada, protección contra sobrecarga a 40 VCC y protección ESD
• Indicador de datos del oyente: LED, verde (parpadea para indicar una entrada válida)
• Conectores: terminales de tornillo enchufables de 2/3 vías, paso de 5,08 mm (12 a 30 AWG)

Puerto serie

• Compatibilidad: compatible con RS422 y RS232. Compatible con receptor RS485.
• Velocidad/tasa en baudios: 4800 a 115200 bps
• Variador de voltaje de salida - >= 2,1 V (diferencial) a 100 ohmios
• Corriente de salida: 20 mA máx.
• Protección de salida: cortocircuito y ESD
• Tolerancia de voltaje de entrada: -15 V a +15 V continuos, -35 V a +35 V a corto plazo (< 1 segundo)
• Protección de entrada: corriente limitada, protección contra sobrecarga a 40 VCC y protección ESD
• Indicadores de datos - LED: Verde = Recibir, Naranja = Transmitir
• Conectores: terminales de tornillo enchufables de 3 vías, paso de 5,08 mm (12 a 30 AWG)

Puerto Ethernet

• Interfaz de host: 10/100BaseT, detección automática de polaridad
• Protocolos compatibles: TCP/IP para configuración y actualización de firmware, TCP/IP y UDP para comunicaciones NMEA 0183
• Indicadores: Verde = Enlace/Actividad, Amarillo = 100 Mbps
• Conector - RJ45

Aislamiento

• Oyente NMEA 0183: con aislamiento optoeléctrico y alta potencia probada a 1000 V
• Transmisor NMEA 0183: utiliza IsoDrive™, Hi-Pot probado a 1000 V
• Puerto serie: utiliza IsoDrive™, Hi-Pot probado a 1000 V
• Relé de alarma: Hi-Pot probado a 1000 V
• Puerto Ethernet - 2 kV durante 60 s

Entradas de modo

• Rango de voltaje de entrada: 0 a 35 V CC
• Protección - Protección contra sobretensiones transitorias y ESD
• Conectores: terminales de tornillo enchufables de 2 vías, paso de 5,08 mm (12 a 30 AWG)

Salida de alarma

• Contactos: comunes, normalmente abiertos y normalmente cerrados
• Indicador de alarma: LED, rojo indica una condición de alarma válida
• Clasificaciones de contacto: 35 V CA / 50 V CC
• Conectores: terminales de tornillo enchufables de 3 vías, paso de 5,08 mm (12 a 30 AWG)

Mecánico

• Material de la carcasa: acero inoxidable 316
• Dimensiones: 210 mm (ancho) x 128 mm (alto) x 27 mm (profundidad)
• Peso - 540g
• Montaje: montaje en mamparo o montaje en riel DIN (kit DIN 1)

Aprobaciones y certificaciones

• Distancia de seguridad de la brújula: 175 mm
• Certificado de homologación de tipo - RINA
• Temperatura de funcionamiento: -25 a +70 °C
• Temperatura de almacenamiento: -40 a +85 °C
• Humedad relativa (HR) - 95% a 55 °C
• Protección ambiental - IP40
• Garantía - 5 años

Presupuesto:

• Interfaz de datos: NMEA 0183
