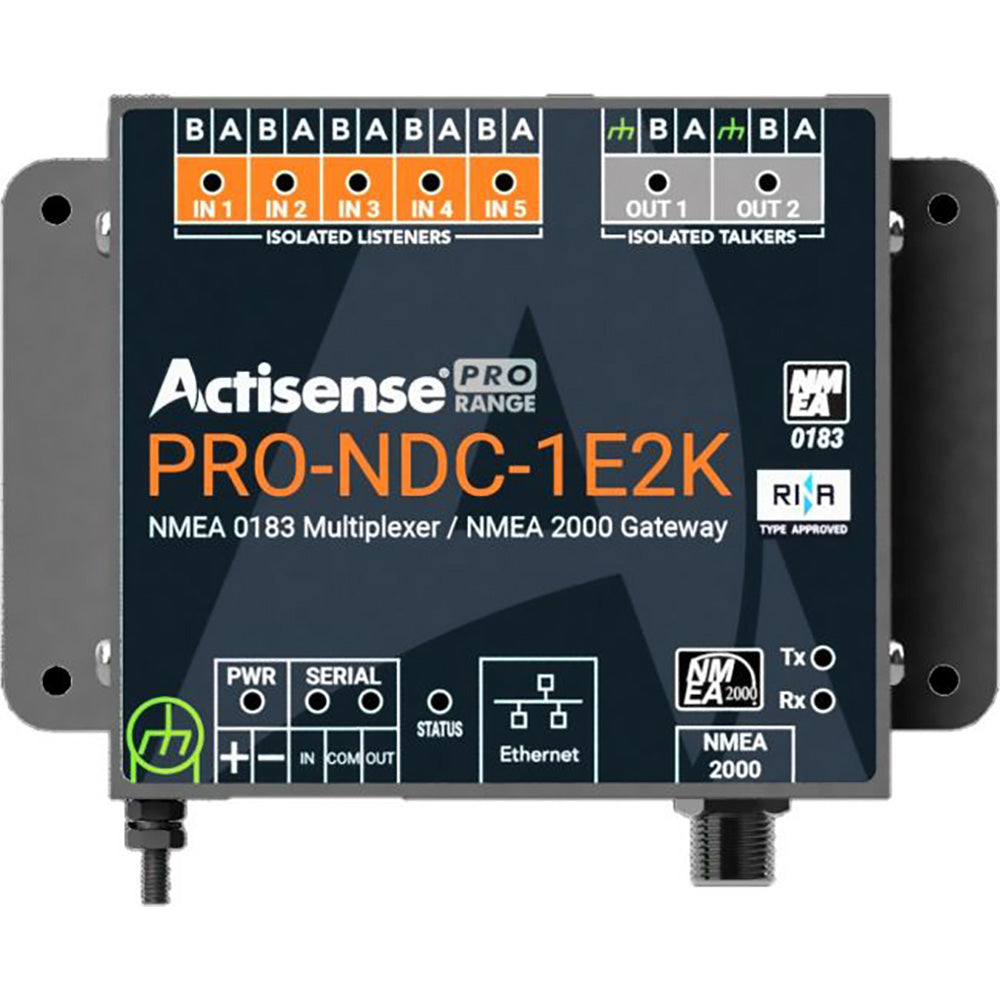

Multiplexor Actisense Pro NMEA 0183/Puerta de enlace NMEA 2000 [PRO-NDC-1E2K]

Multiplexor Pro NMEA 0183/Puerta de enlace NMEA 2000

¡Interconectividad, reimaginada!

El PRO-NDC-1E2K es mucho más que un multiplexor NMEA 0183…

Multiplexor robusto, resistente y homologado con conectividad NMEA 2000 incorporada, transmisión de datos Ethernet de alta velocidad, configuración flexible, conmutación automática y filtrado a nivel de oración.

Administrar y enrutar sus datos NMEA es sencillo y sin complicaciones utilizando el PRO-NDC-1E2K

Características:

• Cambio automático entre entradas para permitir una entrada de prioridad primaria, secundaria y terciaria.
• Velocidades en baudios configurables para permitir que dispositivos de 38400 y 4800 baudios operen a través del mismo multiplexor.
• El filtrado de oraciones para bloquear oraciones no deseadas en salidas específicas ayuda a limitar el consumo de ancho de banda.
• Fácil de configurar mediante la interfaz de usuario basada en web, sin necesidad de ingresar ni editar manualmente cadenas de texto.
• El dispositivo aprobado por RINA significa que el multiplexor es apto para instalaciones de ocio, comerciales y de clase/tipo.
• Los LED múltiples permiten realizar diagnósticos de "vistazo rápido" para garantizar que todo esté funcionando correctamente.
• La conectividad del dispositivo NMEA 2000 certificada permite la conversión y salida de datos a la red NMEA 2000.
• La conversión bidireccional hacia y desde la red N2K permite una integración perfecta entre equipos antiguos y nuevos.
• La transmisión de datos NMEA 0183 a través de Ethernet permite la conectividad con dispositivos y sistemas Ethernet existentes.
• Transmisión de datos NMEA 2000 a través de Ethernet.
• 5 entradas NMEA 0183 con aislamiento óptico y 2 salidas NMEA 0183 con unidad ISO proporcionan protección para todos los instrumentos conectados.
• Homologado por RINA.
• Transmisión Ethernet NMEA 0183
• Transmisión Ethernet NMEA 2000
• Salida NMEA 2000 a través de M12
• 5 entradas NMEA 0183 optoaisladas configurables.
• 2 salidas NMEA 0183 aisladas ISO-Drive configurables.
• 1x puerto serie aislado, configurable y bidireccional.
• Coincidencia automática de velocidad en baudios en las entradas.
• Filtrado/enrutamiento de datos avanzado.
• Actualizaciones de firmware gratuitas que hacen que el dispositivo esté preparado para el futuro.
• LED de diagnóstico en todas las entradas y salidas.
• LED de estado bicolor.
• Montaje en panel.
• Carcasa de acero inoxidable para mayor durabilidad.
• Rápido y fácil de instalar
• Configuración mediante navegador web estándar, sin problemas de compatibilidad con sistemas operativos de PC
• Las funciones avanzadas resuelven los problemas de enrutamiento de datos NMEA 0183
• Totalmente aislado con tecnología ISO-Drive para mayor tranquilidad
• Las sencillas actualizaciones de firmware hacen que el dispositivo esté preparado para el futuro.
• Tipo aprobado (RINA)

Especificaciones técnicas:

Fuente de alimentación

• Tensión de alimentación de entrada: 9 a 35 V CC
• Corriente de suministro de entrada: 150 mA máx. a 12 V CC (todas las salidas a plena potencia en cargas de 100 ohmios)
• Protección de entrada: polaridad inversa continua, sobretensión transitoria y protección ESD
• Indicador de encendido - LED, azul: indica que la unidad está funcionando correctamente
• Conector de alimentación de entrada: terminal de tornillo enchufable de 2 vías, paso de 5,08 mm (12 a 30 AWG)

Puerto NMEA 0183: oyente y transmisor

• Número de puertos de escucha/entrada: 5 oyentes NMEA 0183 aislados
• Número de puertos de salida/transmisor: 2 transmisores NMEA 0183 aislados
• Compatibilidad: Totalmente compatible con NMEA 0183, RS422 y RS232. Compatible con receptor RS485.
• Velocidad/tasa en baudios: 4800 a 38400 bps
• Voltaje de salida del transmisor - >= 2,2 V (diferencial) a 100 ohmios
• Corriente de salida del hablante: 20 mA máximo por salida
• Protección de salida del hablante: cortocircuito y ESD
• Indicador de datos del hablante: LED naranja (parpadea según la velocidad de datos)
• Tolerancia de voltaje de entrada del oyente: -15 V a +15 V continuos, -35 V a +35 V a corto plazo (< 1 segundo)
• Protección de entrada del oyente: corriente limitada, protección contra sobrecarga a 40 VCC y protección ESD
• Indicador de datos del oyente: LED verde (parpadea según la velocidad de datos)
• Conectores: terminales de tornillo enchufables de 2/3 vías, paso de 5,08 mm (12 a 30 AWG)

Puerto serie

• Compatibilidad: compatible con RS422 y RS232. Compatible con receptor RS485.
• Velocidad/tasa de transmisión: 115200 bps
• Tensión de salida de la unidad - >= 2,1 V (diferencial) a 100 ohmios
• Corriente de salida de accionamiento: 20 mA máx.
• Protección de salida: cortocircuito y ESD
• Tolerancia de voltaje de entrada: -15 V a +15 V continuos, -35 V a +35 V a corto plazo (< 1 segundo)
• Protección de entrada: corriente limitada, protección contra sobremarcha a 40 VCC y protección ESD
• Indicadores de datos - LED: Verde = Recibir, Naranja = Transmitir
• Conectores: terminales de tornillo enchufables de 3 vías, paso de 5,08 mm (12 a 30 AWG)

Puerto Ethernet

• Interfaz de host: 10/100BaseT, detección automática de polaridad
• Protocolos compatibles: TCP/IP para configuración y actualización de firmware, TCP/IP y UDP para comunicaciones NMEA 0183
• Conector - RJ45
• Indicadores: Verde: Enlace, Amarillo: 100 Mbps

Puerto NMEA 2000

• Compatibilidad - Certificación NMEA 2000 pendiente
• Velocidad/tasa de transmisión: 250 kbps
• Conectividad - Conector macho M12 (codificado A)

Aislamiento

• Escucha NMEA 0183: utiliza IsoDriveTM, Hi-Pot probado a 1000 V
• Hablador NMEA 0183: utiliza IsoDriveTM, Hi-Pot probado a 1000 V
• Puerto serie: utiliza IsoDriveTM, Hi-Pot probado a 1000 V
• Puerto Ethernet - 2 kV durante 60 s
• Puerto NMEA 2000: aislado optoelectrónicamente, probado a alta potencia hasta 1000 V

Mecánico

• Material de la carcasa: acero inoxidable 316
• Dimensiones: 139 mm (ancho) x 98 mm (alto) x 26 mm (profundidad)
• Peso - 360g
• Montaje: montaje en mamparo o montaje en riel DIN (kit DIN 1)

Aprobaciones y certificaciones

• Compatibilidad electromagnética (EMC): IEC 60945:2002-08, DNVGL-CG-0339:2019 e IACS UR E10 Rev7
• Distancia de seguridad de la brújula: 300 mm
• Certificado de homologación de tipo - RINA
• Temperatura de funcionamiento: -25 a +70 °C
• Temperatura de almacenamiento: -40 a +85 °C
• Humedad relativa (HR) - 95% a 55 °C
• Protección ambiental - IP40
• Garantía - 5 años al registrarse

Presupuesto:

• Longitud del cable (pies): N/D
• Interfaz de datos: NMEA 0183
• Dimensiones de la caja: 2" de alto x 6" de ancho x 10" de largo Peso: 1,05 libras
• Código postal: 5060998710751
